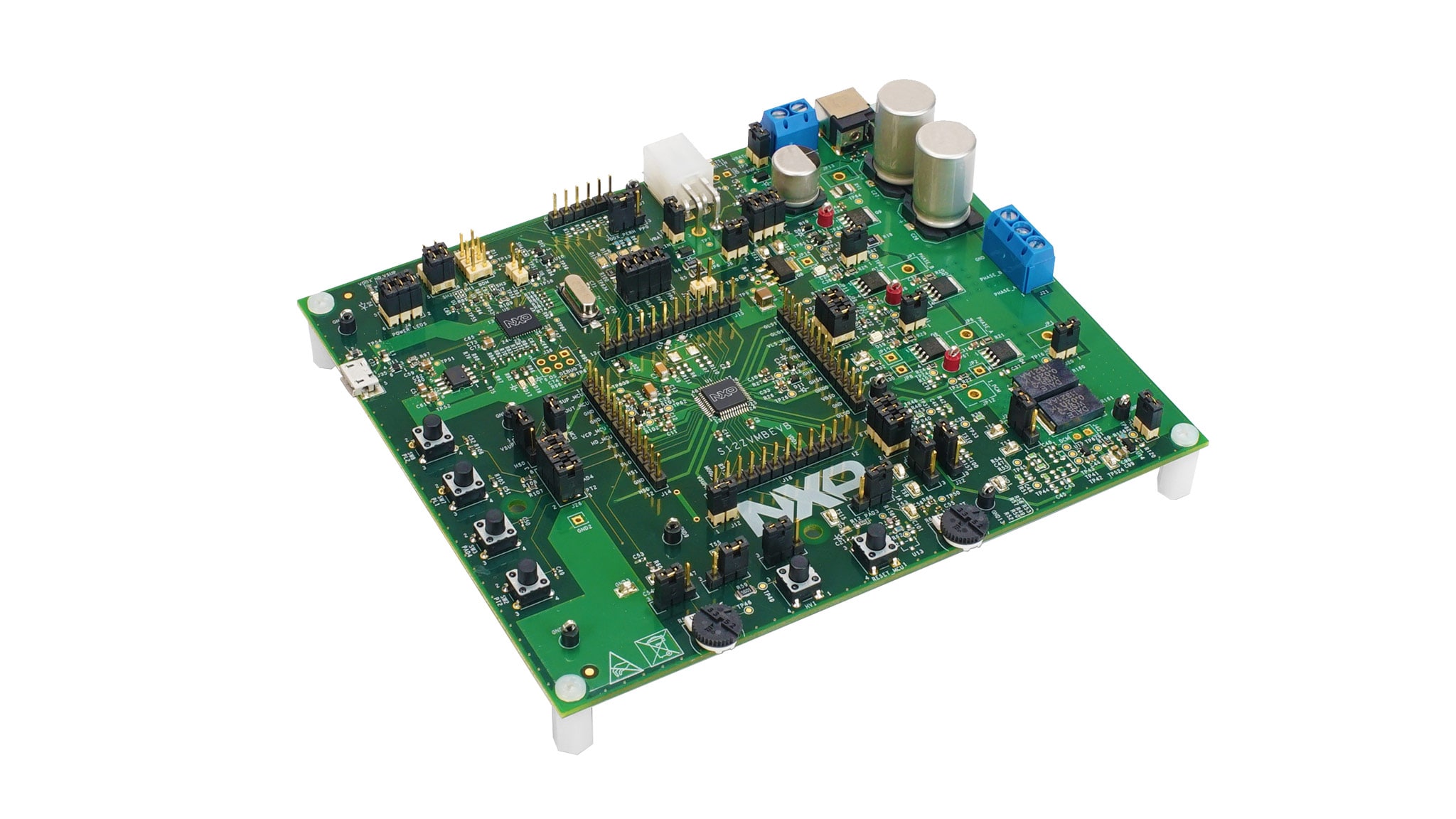

S12ZVMB Full H-Bridge BLDC/PMSM Evaluation Board

S12ZVMBEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

The S12ZVMB is a development board for the S12 MagniV® S12ZVM 16-bit MCUs targeted for 2-phase DC BLDC or PMSM motor control applications. The S12ZVMB integrates a MCU with an S12Z core, a 5 V voltage regulator, a LIN physical layer and a gate driver unit capable of controlling up to 4 power MOSFETs and is targeted for automotive applications such as HVAC blowers, engine cooling fans, wiper systems, fuel or water pumps.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

S12 MagniVミックスド・シグナルMCU

  • S12ZVMB: 車載/産業用モータ制御アプリケーション向けミックスド・シグナルMCU

Features

Microcontroller

  • S912ZVMBA6 in 48 LQFP, 64 kB in Flash

Connectivity

  • Connector interface for 2-phase DC, BLDC, or PMSM motor
  • USB-to-SCI interface
  • LIN connector
  • Hall-sensor interface and connector
  • Shunt resistors for current sensing

Debug

  • Built-in OSBDM debugger

Sensors

  • Temperature sensor

Components

  • One general-purpose potentiometer
  • 4 LED
  • 1 HVI Push Button and Potentiometer
  • 4 push buttons

購入オプション

S12ZVMBEVB-Image

クリックして展開

  • S12ZVMBEVB
    アクティブ

  • S12ZVMBA6 Evaluation Board for 2-phase BLDC.

    • Kit Contains:

    • S12ZVMB Evaluation Board
