Multi-Channel (5) PMIC for Automotive Applications: 3 LVBUCK and 2 LDO, Fit for ASIL B Safety Level
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
The PF51x3 is a multi-channel PMIC device designed to be used for automotive safety and industrial applications. The PF51x3 is configurable, making it a great companion and fit for various system-level power requirements.
Integrated safety features ensure compliance with the ISO 26262 standard and the ASIL B functional safety level. The PF51x3 is available as a standard non-safety device for applications that don't require ISO 26262 compliance.
The PF51x3 is suitable for applications that require multiple power supplies, including infotainment, ADAS, vision, and radar, as a companion to another PMIC or SBC, such as one from the FS8x family.

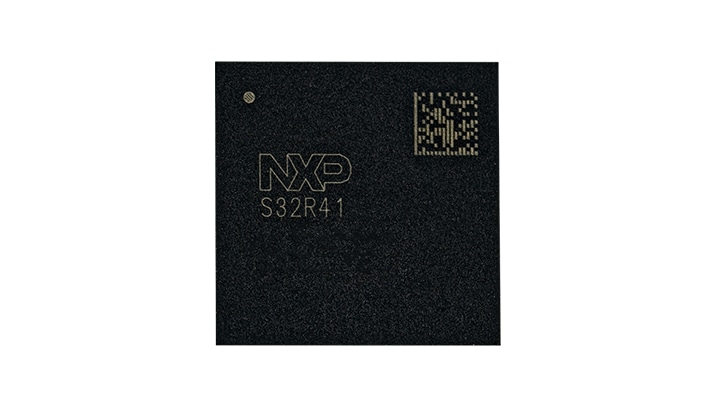

The PF5113 is suitable for NXP radar system solutions, including S32R41, TEF82xx and SAF85xx.
製品詳細
PF51x3 Comparison Table
| PF5103 | PF5113 | PF5123 | |
|---|---|---|---|
| BUCK1 | 0.5 V to 3.3 V, 3.5 A (Single/Multi phase) | 0.8 V, 0.825 V, 0.9 V,1.2 V, 2.6 A (Single phase) | 0.5 V to 3.3 V, 3.5 A (Single/Multi phase) |
| BUCK2 | 0.5 V to 3.3 V, 3.5 A (Single/Multi phase) | 1.3 V, 1.5 V, 1.8 V, 2.3 V, 2.5 V, 3.3 V, 3.5 A (Single phase) | 0.5 V to 3.3 V, 3.5 A (Single/Multi phase) |
| BUCK3 | 0.5 V to 3.3 V, 3.5 A (Single/Multi phase) | 1.1 V, 1.3 V, 1.5 V, 2.5 V, 3.3 V, 2.6 A (Single phase) | 0.5 V to 3.3 V, 3.5 A (Single/Multi phase) |
| LDO1 | 0.75 V to 3.3 V, 0.2 A | 1.8 V to 3.3 V, 0.2 A | No |
| LDO2 | 0.75 V to 3.3 V, 0.5 A | 1.8 V to 3.3 V, 0.25 A | No |
| PWRON | Yes | Yes | Yes |
| SYNC_STANDBY | Yes | Yes | Yes |
| FCCU_XFAILB | Yes | Yes | Yes |
| I2C | Yes | Yes | Yes |
| PGOOD | Yes | Yes | Yes |
| INTB_RSTB | Yes | Yes | Yes |
| Watchdog | Simple | Simple | Simple |
| SAFETY | QM, ASIL B | QM, ASIL B | QM, ASIL B |
| Target Application | General | Radar System (example : S32R41, TEF82xx, SAF85xx) | General |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
3 ソフトウェア・ファイル
-
設定ツール
PF51x3 GUI
-
シミュレーションとモデリング・ツール
PF51 Package Collateral
-
シミュレーションとモデリング・ツール
PF51 LVBUCK Simplis Model
